法蘭鍛件的冷卻

萊氏體高合金工具鋼鍛件應(yīng)小心冷卻，宜進(jìn)行緩慢均勻的冷卻，不然，會(huì)由于鍛后溫度和組織應(yīng)力較大而異致開(kāi)裂。一般，可以堆冷、灰冷或砂冷，必要時(shí)進(jìn)行爐冷。

通常，高速工具鋼鍛件應(yīng)整體埋入不通風(fēng)的干砂 (或白灰）中冷卻，干砂（或白灰）保持100?200℃的溫度。較小的高速鋼鍛件，鍛后可以在爐內(nèi)保溫 （600℃左右），然后隨爐冷卻或鍛后直接返火。對(duì)于大批連續(xù)生產(chǎn)的高速鋼鍛件，可在預(yù)先加熱到200-300℃的保溫鐵桶中冷卻，桶徑一般為400-500mm。鉻12鋼鍛件，一般在鍛后放入石棉灰或干砂中緩慢冷卻到100-150℃，然后再取出空冷。

法蘭鍛件的退火

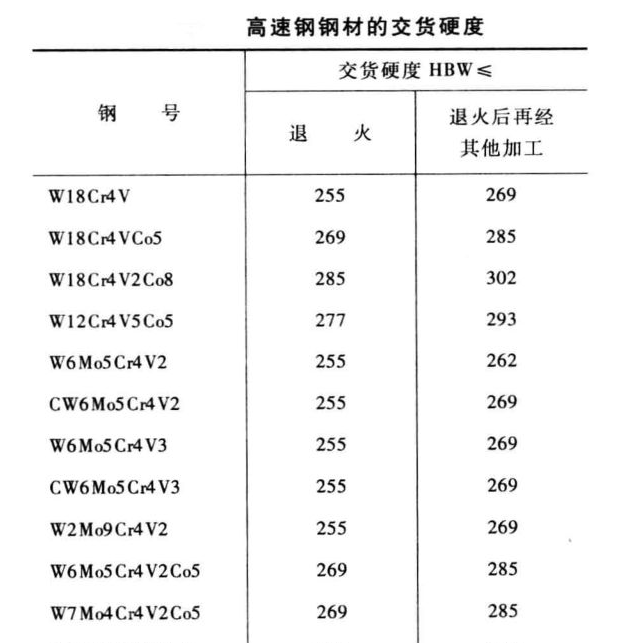

萊氏體高合金工具鋼鍛件，鍛后都應(yīng)進(jìn)行退火處理。為防止鍛件心部金屬（尤其是大尺寸鍛件） 在低溫條件下由奧氏體轉(zhuǎn)變成馬氏體時(shí)產(chǎn)生組織應(yīng)力而開(kāi)裂，鉻12鋼鍛件應(yīng)在鍛后24小時(shí)內(nèi)進(jìn)行退火。 高速工具鋼和鉻12鋼鍛件的退火硬度成分別滿(mǎn)足下表的規(guī)定。鍛件退火后的脫碳層深度不得超過(guò)單邊加工余量實(shí)際值的1/2。表面缺陷和脫碳層疊加后的總深度不得超過(guò)單邊加工余量實(shí)際值的2/3。
