法蘭用鋼管尺寸系列及選用

更新時間??2021-05-19 23:38 閱讀

法蘭用鋼管尺寸系列

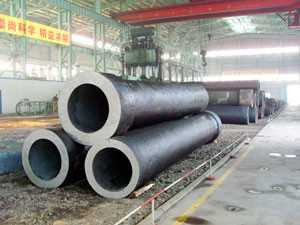

鋼管通常分無縫鋼管及有縫鋼管兩種，它們直接與法蘭相連接。使用最廣泛的為無縫鋼管。
(1) 分類
根據GB/T 17395—2008《無縫鋼管尺寸、外形、重量及允許偏差》的規定，無縫鋼管分為三類，即普通鋼管、精密鋼管和不銹鋼管。
(2) 尺寸系列及尺寸公差
普通鋼管的外徑和壁厚及單位長度理論質量見表1-9;
精密鋼管的外徑和壁厚及單位長度理論質量見表卜10;
不銹鋼管的外徑和壁厚見表1-11。
有關無縫鋼管外徑和壁厚的允許偏差的選擇，外徑允許偏差，長度尺寸及其偏差，外形彎曲度、不圓度公差以及質量允許偏差等內容詳見GB/T 17395—2008。
(3) 關于鋼管外徑的注釋
鋼管的外徑分為三個系列：系列1、系列2和系列3。系列1為通用系列，屬于推薦用系列；系列2為非通用系列；系列3為少數特殊、專用系列。
對于普通鋼管的外徑分為系列1、系列2和系列3;精密鋼管的外徑分為系列2和系列3;不銹鋼管的外徑分為系列1、系列2和系列3。

外徑 /nim			壁厚/mm
系列1	系列2	系列3	0. 25	0.30	0.40	0. 50	0. 60	0. 80	1.0	1.2	1.4	1.5	1. 6	1.8	2.0
			單位長度理論質量"/(kg/m)
	6		0.035	0.042	0.055	0. 068	0.080	0. 103	0.123	0. 142	0. 159	0. 166	0. 174	0. 186	0. 197
	7		0.042	0.050	0. 065	0.080	0.095	0. 122	0. 148	0. 172	0. 193	0. 203	0.213	0. 231	0.247
	8		0.048	0.057	0.075	0. 092	0. 109	0. 142	0. 173	0.201	0. 228	0. 240	0.253	0. 275	0.296
	9		0.054	0.064	0.085	0. 105	0. 124	0. 162	0. 197	0.231	0. 262	0.277	0. 292	0. 320	0. 345
10(10.2)			0.060	0. 072	0.095	0. 117	0. 139	0. 182	0. 222	0. 260	0.297	0. 314	0. 331	0.364	0.395
	11		0.066	0.079	0. 105	0. 129	0. 154	0. 201	0.247	0. 290	0.331	0.351	0.371	0.408	0.444
	12		0.072	0. 087	0. 114	0. 142	0. 169	0. 221	0.271	0. 320	0. 366	0. 388	0.410	0.453	0.493
	13(12.7)		0.079	0. 094	0. 124	0. 154	0. 183	0.241	0. 296	0. 349	0.401	0.425	0. 450	0.497	0. 543
13.5			0.082	0. 098	0. 129	0. 160	0. 191	0. 251	0.308	0.364	0.418	0.444	0. 470	0. 519	0.567
		14	0.085	0. 101	0. 134	0. 166	0. 198	0.260	0. 321	0. 379	0.435	0.462	0.489	0. 542	0.592
	16		0.097	0. 116	0. 154	0. 191	0. 228	0. 300	0.370	0.438	0. 504	0. 536	0.568	0. 630	0.691
17(17.2)			0. 103	0. 124	0. 164	0. 203	0.243	0. 320	0. 395	0.468	0.539	0. 573	0.608	0. 675	0. 740
		18	0. 109	0. 131	0. 174	0.216	0.257	0. 339	0.419	0.497	0. 573	0. 610	0. 647	0. 719	0.789
	19		0. 116	0. 138	0. 183	0.228	0.272	0.359	0.444	0.527	0. 608	0. 647	0. 687	0. 764	0. 838
	20		0. 122	0. 146	0. 193	0.240	0.287	0.379	0.469	0. 556	0. 642	0. 684	0. 726	0.808	0. 888
21(21.3)					0.203	0. 253	0. 302	0.399	0.493	0. 586	0. 677	0. 721	0. 765	0.852	0. 937
		22			0.213	0.265	0. 317	0.418	0. 518	0.616	0. 711	0. 758	0. 805	0. 897	0.986
	25				0.243	0. 302	0. 361	0.477	0.592	0. 704	0.815	0. 869	0.923	1.03	1. 13
		25.4			0.247	0.307	0. 367	0.485	0. 602	0.716	0.829	0.884	0. 939	1.05	1. 15
27(26.9)					0.262	0.327	0.391	0.517	0. 641	0. 764	0.884	0. 943	1.00	1. 12	1.23
	28				0.272	0. 339	0.405	0. 537	0. 666	0.793	0.918	0. 980	1.04	1. 16	1.28

外徑 /mm			壁厚 /mm
系列1	系列2	系列3	2. 2(2. 3)	2.5(2.6)	2.8	(2. 9)3.0	3.2	3.5C3.6)	4.0	4.5	5.0	(5. 4)5. 5	6.0	(6. 3)6. 5	7.0(7.1)
系列1	系列2	系列3	單位長度理論質量"/(kg/m)
	6
	7		0. 260	0.277
	8		0.315	0. 339
	9		0. 369	0. 401	0.428
10(10.2)			0.423	0.462	0.497	0.518	0. 537	0.561
	11		0. 477	0. 524	0.566	0. 592	0.616	0. 647
	12		0.532	0.586	0.635	0. 666	0.694	0. 734	0. 789
	13(12.7)		0.586	0.647	0. 704	0. 740	0. 773	0. 820	0. 888
13.5			0.613	0.678	0. 739	0. 777	0.813	0.863	0. 937
		14	0. 640	0. 709	0.773	0. 814	0.852	0. 906	0. 986
	16		0. 749	0.832	0.911	0. 962	1.01	1.08	1. 18	1.28	1. 36
17(17.2)			0. 803	0.894	0. 981	1.04	1.09	1. 17	1. 28	1. 39	1.48
		18	0.857	0. 956	1.05	1. 11	1. 17	1.25	1.38	1. 50	1. 60
	19		0. 911	1.02	1. 12	1. 18	1.25	1.34	1. 48	1.61	1.73	1.83	1. 92
	20		0. 966	1.08	1. 19	1.26	1.33	1.42	1. 58	1.72	1.85	1.97	2.07
21(21.3)			1.02	1. 14	1.26	1.33	1.40	1. 51	1. 68	1.83	1.97	2. 10	2. 22
		22	1.07	1.20	1.33	1.41	1.48	1. 60	1. 78	1. 94	2. 10	2.24	2.37
	25		1. 24	1.39	1.53	1.63	1. 72	1.86	2.07	2.28	2.47	2. 64	2.81	2. 97	3. 11
		25.4	1. 26	1.41	1.56	1.66	1. 75	1.89	2. 11	2. 32	2.52	2.70	2.87	3.03	3. 18
27(26.9)			1.35	1.51	1.67	1.78	1.88	2.03	2.27	2. 50	2. 71	2. 92	3. 11	3. 29	3.45
	28		1.40	1.57	1.74	1.85	1. 96	2.11	2.37	2. 61	2.84	3.05	3.26	3.45	3. 63

外徑/mm			壁厚 /mm
系列1	系列2	系列3	0.40	0. 50	0. 60	0. 80	1.0	1.2	1.4	1. 5	1.6	1. 8	2.0	2. 2(2. 3)	2.5(2. 6)	2.8
			單位長度理論質量¹V(kg/m)
		30	0. 292	0. 364	0.435	0. 576	0.715	0. 852	0. 987	1.05	1. 12	1. 25	1. 38	1. 51	1. 70	1.88
	32(31.8)		0. 312	0. 388	0.465	0. 616	0. 765	0. 911	1.06	1. 13	1. 20	1. 34	1.48	1.62	1.82	2.02
34(33.7)			0. 331	0.413	0.494	0. 655	0.814	0. 971	1. 13	1.20	1. 28	1.43	1.58	1. 73	1.94	2. 15
		35	0. 341	0. 425	0. 509	0. 675	0. 838	1.00	1. 16	1.24	1. 32	1.47	1.63	1. 78	2.00	2.22
	38		0. 371	0.462	0. 553	0. 734	0.912	1. 09	1.26	1.35	1. 44	1.61	1. 78	1.94	2. 19	2.43
	40		0. 391	0. 487	0. 583	0. 773	0. 962	1. 15	1. 33	1.42	1.52	1. 70	1.87	2.05	2.31	2. 57
42(42. 4)							1.01	1.21	1. 40	1.50	1.59	1.78	1. 97	2. 16	2. 44	2. 71
		45(44.5)					1.09	1. 30	1. 51	1. 61	1.71	1. 92	2. 12	2. 32	2.62	2.91
48(48.3)							1. 16	1. 38	1. 61	1. 72	1.83	2.05	2.27	2.48	2.81	3. 12
	51						1. 23	1.47	1.71	1.83	1.95	2. 18	2.42	2. 65	2.99	3. 33
		54					1.31	1.56	1. 82	1.94	2.07	2. 32	2. 56	2.81	3. 18	3. 54
	57						1. 38	1. 65	1. 92	2.05	2. 19	2.45	2.71	2. 97	3. 36	3.74
60(60. 3)							1.46	1. 74	2. 02	2. 16	2. 30	2. 58	2. 86	3. 14	3. 55	3. 95
	63(63.5)						1. 53	1.83	2. 13	2.28	2. 42	2.72	3.01	3. 30	3. 73	4. 16
	65						1.58	1.89	2. 20	2.35	2. 50	2.81	3. 11	3.41	3.85	4. 30
	68						1. 65	1. 98	2. 30	2.46	2.62	2. 94	3. 26	3.57	4.04	4. 50
	70						1. 70	2.04	2. 37	2.53	2. 70	3.03	3. 35	3. 68	4. 16	4. 64
		73					1. 78	2. 12	2.47	2. 64	2.82	3. 16	3. 50	3.84	4.35	4. 85
76(76.1)							1.85	2.21	2.58	2. 76	2. 94	3.29	3. 65	4.00	4. 53	5.05
	77								2. 61	2. 79	2.98	3. 34	3. 70	4.06	4.59	5. 12
	80								2.71	2. 90	3.09	3.47	3.85	4.22	4.78	5. 33

外徑 /mm			壁厚 /mm
系列1	系列2	系列3	(2.9)3.0	3. 2	3. 5(3. 6)	4.0	4.5	5.0	(5.4)5.5	6.0	(6.3)6.5	7.0(7. 1)	7.5	8.0	8. 5
			單位長度理論質量"Akg/m)
		30	2.00	2. 11	2. 29	2.56	2.83	3.08	3. 32	3. 55	3. 77	3. 97	4. 16	4. 34
	32(31.8)		2. 15	2. 27	2.46	2. 76	3.05	3. 33	3.59	3.85	4.09	4. 32	4. 53	4. 74
34(33.7)			2.29	2.43	2. 63	2.96	3.27	3. 58	3.87	4. 14	4. 41	4.66	4. 90	5. 13
		35	2. 37	2.51	2.72	3.06	3. 38	3. 70	4.00	4. 29	4. 57	4.83	5.09	5.33	5.56
	38		2. 59	2. 75	2.98	3. 35	3. 72	4. 07	4.41	4. 74	5.05	5.35	5. 64	5.92	6. 18
	40		2. 74	2. 90	3. 15	3. 55	3. 94	4.32	4.68	5.03	5. 37	5. 70	6.01	6. 31	6. 60
42(42.4)			2.89	3.06	3.32	3. 75	4. 16	4.56	4.95	5.33	5. 69	6.04	6. 38	6.71	7. 02
		45(44. 5)	3. 11	3.30	3. 58	4.04	4.49	4. 93	5. 36	5.77	6. 17	6. 56	6. 94	7. 30	7.65
48(48.3)			3. 33	3.54	3.84	4.34	4.83	5. 30	5. 76	6. 21	6. 65	7.08	7.49	7.89	8.28
	51		3.55	3.77	4. 10	4. 64	5. 16	5. 67	6. 17	6. 66	7. 13	7. 60	8.05	8.48	8. 91
		54	3.77	4.01	4.36	4. 93	5.49	6.04	6. 58	7. 10	7.61	8. 11	8. 60	9.08	9. 54
	57		4.00	4.25	4. 62	5.23	5.83	6.41	6. 99	7.55	8. 10	8. 63	9. 16	9.67	10. 17
60(60.3)			4.22	4.48	4.88	5.52	6. 16	6. 78	7.39	7. 99	8.58	9. 15	9.71	10.26	10. 80
	63(63.5)		4.44	4.72	5. 14	5.82	6.49	7. 15	7. 80	8. 43	9.06	9.67	10. 27	10.85	11.42
	65		4.59	4. 88	5.31	6.02	6. 71	7.40	8.07	8. 73	9. 38	10.01	10.64	11.25	11.84
	68		4.81	5. 11	5.57	6.31	7.05	7. 77	8. 48	9. 17	9. 86	10. 53	11. 19	11.84	12.47
	70		4. 96	5.27	5. 74	6. 51	7.27	8.02	8. 75	9.47	10. 18	10. 88	11.56	12.23	12.89
		73	5. 18	5. 51	6. 00	6.81	7. 60	8. 38	9. 16	9. 91	10. 66	11. 39	12. 11	12.82	13.52
76(76.1)			5.40	5.75	6. 26	7. 10	7. 93	8. 75	9. 56	10. 36	11. 14	11.91	12. 67	13.42	14. 15
	77		5.47	5.82	6. 34	7. 20	8.05	8. 88	9. 70	10.51	11. 30	12.08	12.85	13.61	14. 36
	80		5.70	6.06	6. 60	7. 50	8. 38	9.25	10. 11	10. 95	11. 78	12. 60	13.41	14. 21	14. 99

外徑 /mm			壁厚 /mm
系列1	系列2	系列3	(8.8)9.0	9.5	10	11	12(12.5)	13	14(14.2)	15	16	17(17.5)	18	19	20
			單位長度理論質量"Akg/m)
		30
	32(31.8)
34(33.7)
		35	5. 77
	38		6. 44	6. 68	6. 91
	40		6.88	7. 15	7. 40
42(42.4)			7.32	7. 61	7.89
		45(44.5)	7. 99	8.32	8. 63	9. 22	9.77
48(48. 3)			8. 66	9.02	9. 37	10.04	10.65
	51		9. 32	9. 72	10. 11	10. 85	11.54
		54	9. 99	10.43	10.85	11. 66	12. 43	13. 14	13.81
	57		10.65	11. 13	11. 59	12.48	13. 32	14. 11	14.85
60(60. 3)			11. 32	11.83	12. 33	13.29	14.21	15.07	15.88	16.65	17. 36
	63(63.5)		11. 99	12. 53	13. 07	14. 11	15.09	16.03	16. 92	17. 76	18.55
	65		12.43	13.00	13. 56	14. 65	15. 68	16.67	17. 61	18. 50	19. 33
	68		13. 10	13. 71	14. 30	15. 46	16. 57	17. 63	18. 64	19.61	20. 52
	70		13.54	14. 17	14. 80	16.01	17. 16	18.27	19.33	20.35	21.31	22.22
		73	14. 21	14. 88	15. 54	16.82	18.05	19.24	20. 37	21.46	22. 49	23. 48	24.41	25. 30
76(76.1)			14.87	15. 58	16.28	17. 63	18.94	20. 20	21.41	22.57	23.68	24.74	25.75	26. 71	27.62
	77		15.09	15. 81	16.52	17. 90	19.24	20. 52	21.75	22. 94	24.07	25. 15	26. 19	27. 18	28. 11
	80		15.76	16. 52	17.26	18. 72	20. 12	21.48	22.79	24.05	25. 25	26.41	27. 52	28. 58	29. 59
